Самодельный инкубатор: 3D печать

В подарок сделал самодельный инкубатор, часть элементов напечатал на 3D принтере, спроектировал все сам. Под катом - исходники для печати, вдруг кому понадобятся.

В основе инкубатора - стандартный термобокс, управление осуществляется с помощью Ардуины. Обогрев идет с помощью двух 40Вт ламп. Но о железячной и программной части в отдельном посте.

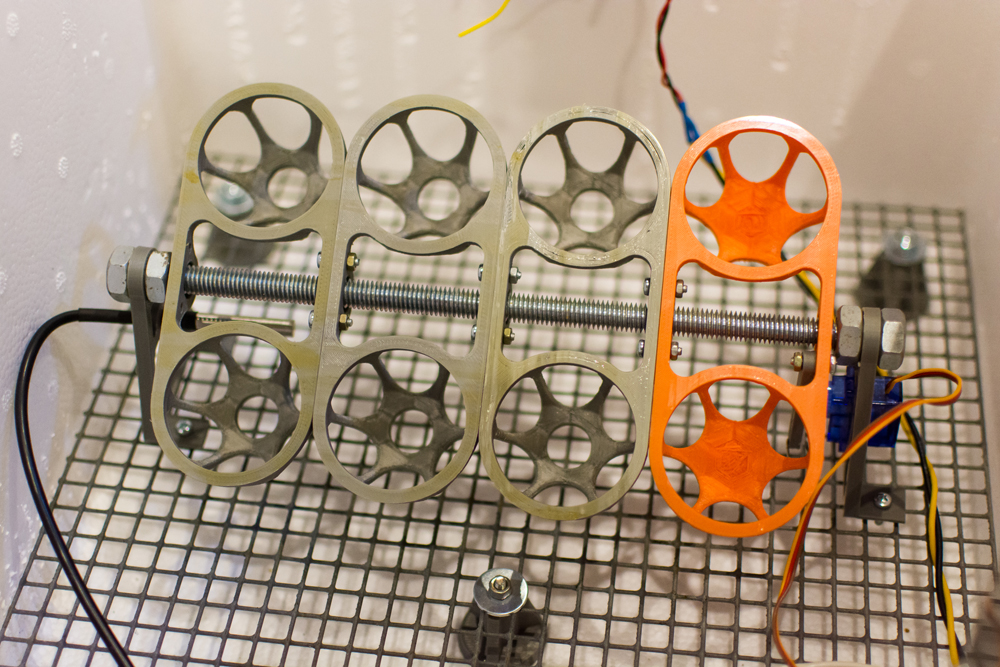

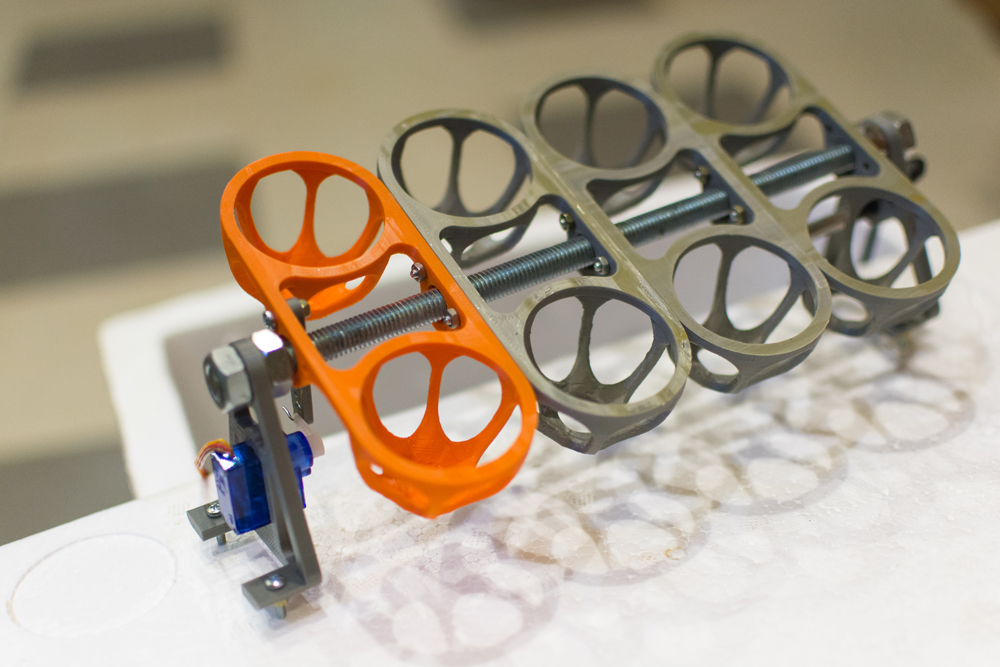

Лотки для яиц

Лотки соединяются винтами М3 х 10мм и вешаются на шпильку M10. Вращение яиц осуществляется сервой SG90.

Файлы для печати, в формате STL: tray.zip. Тоже самое на Thingiverse.
- Лоток;
- Опора с креплением для SG90;
- Опора с креплением для датчика DS18B20;
- Рычаг для SG90.

Опоры хлипковаты, поэтому их нужно крепить винтами М3 к строительной сетке.

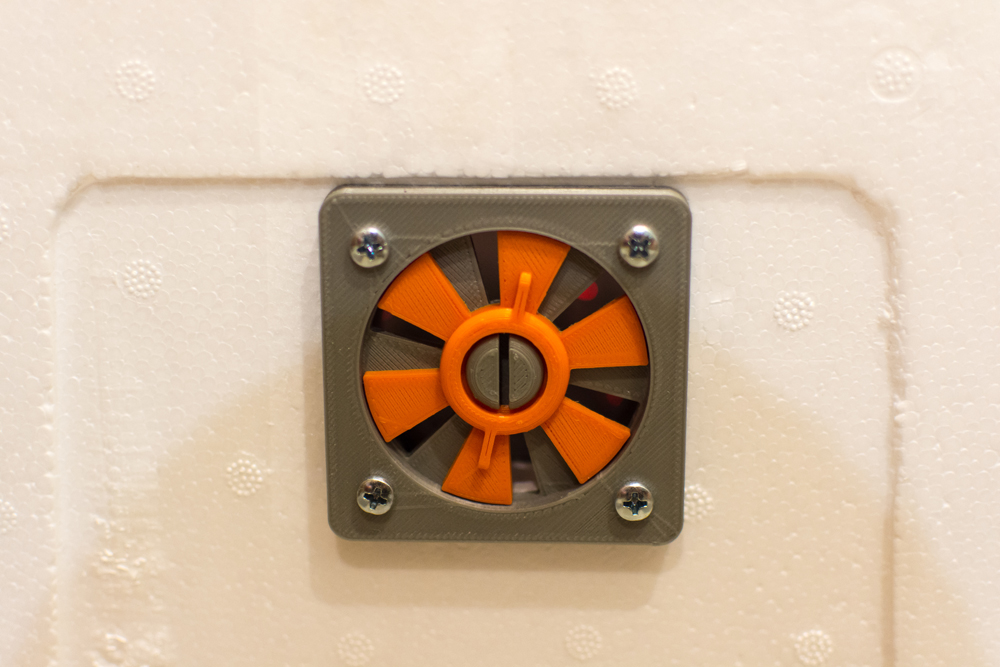

Вентиляционная решетка

Вентляционная решетка с вращающимися лопастями. Размер подобран под стандартный компьютерный кулер 60мм. Все элементы соединяются болтами и гайками M4.

Файлы для печати, в формате STL: vent.zip. Тоже самое на Thingiverse.
- Решетка;
- Лопасти;
- Внутреннее крепление (чтоб не продавить пенопласт).

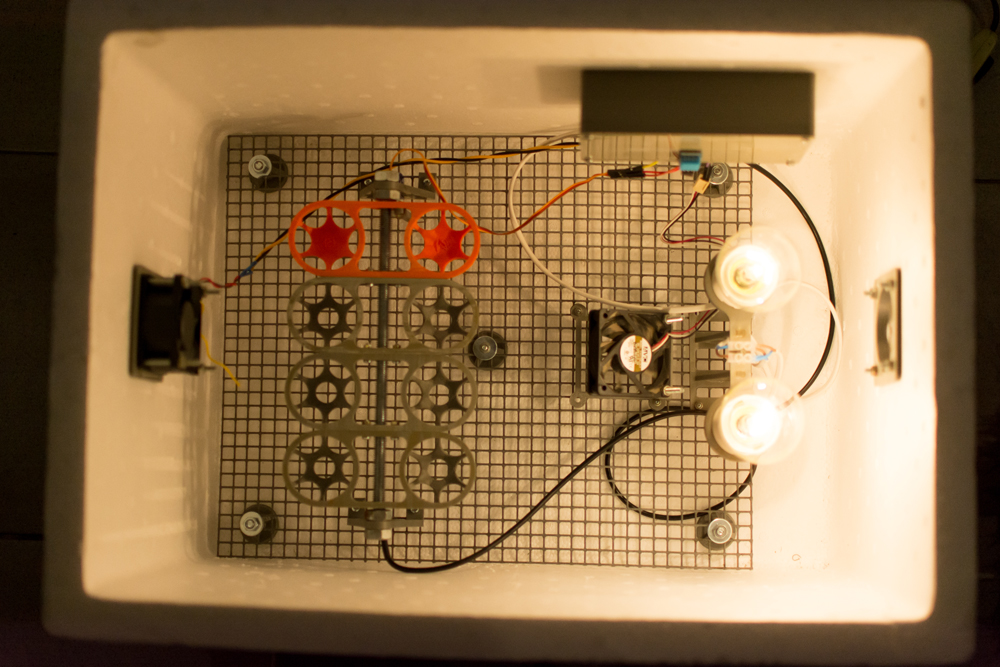

У меня стоят две решетки: одна рядом с лампами нагрева, вторая напротив. На второй закреплен б/у кулер для интенсивной вентиляции на поздних сроках инкубации.

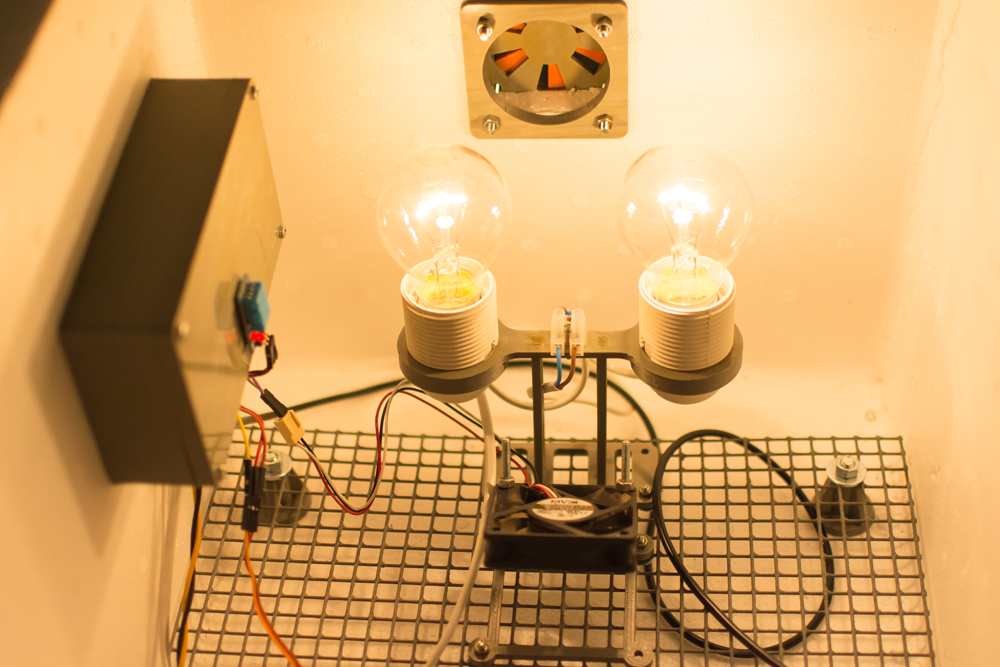

Светильник

Патроны под лампочки покупал стандартные E27, пластиковые, с внешней резьбой, без стопорного кольца. В площадке нарезана резьба под патроны, у меня все напечаталось и закрутилось без проблем.

Файлы для печати, в формате STL: lamp.zip.
- Площадка под патроны;
- Опоры (надо 2 шт.);
- Основание.

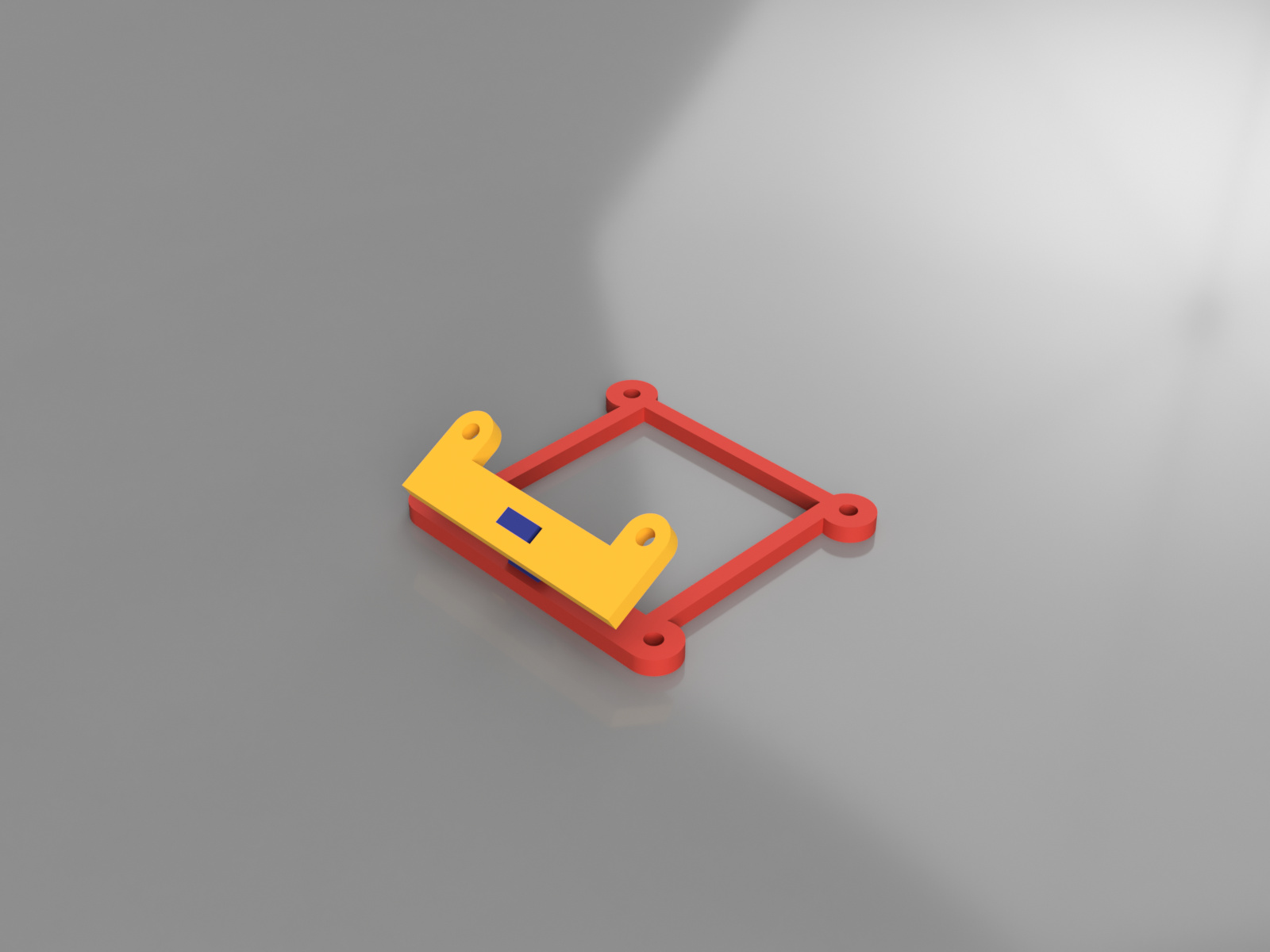

Подставка под вентилятор

Внутри инкубатора стоит вентилятор для улучшения циркуляции воздуха и обдува ламп накаливания. Поскольку кулер должен стоять под наклоном, сделал под него отдельную подставку с креплением к строительной сетке.

Файлы для печати, в формате STL: vent_stand.zip.
- Крепление вентилятора;
- Перемычка;
- Основание.

Ножки

Все детали, в том числе и лотки, подняты повыше на строительной сетке. С одной стороны это упрощает монтаж, с другой - улучшает вентиляцию яиц. Ножки состоят из двух частей - внешней шайбы и внутренней опоры. Крепление на мебельный винт.

Файлы для печати, в формате STL: net_stand.zip.

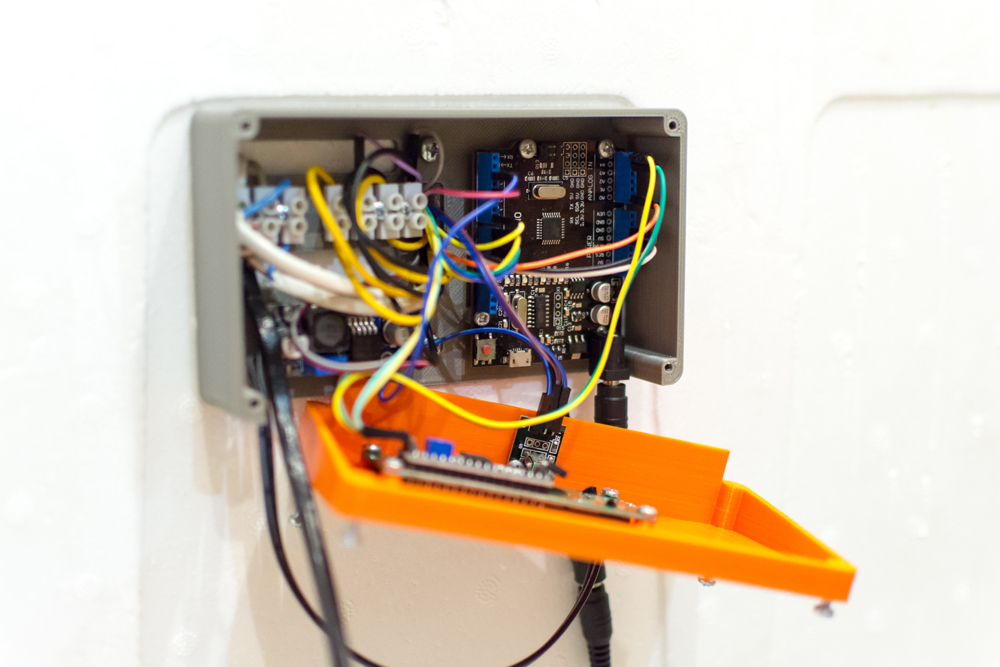

Корпус

С покупкой 3D принтера наконец решилась проблема корпусов для электроники. Тут я размахнулся и разделил корпус на две части. На внешней крепится экран, ардуина, ИК датчик, клеммные колодки и преобразователь напряжения LM2596. На внутренней части закреплены макетная плата и блок реле. Крышки крепятся на винты М3, между собой корпуса соединены винтами М4. В середине в пенопласте прорезано отверстие, через которое протянуты все провода.

Файлы для печати, в формате STL: case.zip.

11.11.2017
Sergey Sumarokov

круто молодец!!!

10.05.2020 02:17

Viktor Abelyashev

Файлы битые останавливается на 80 % печати файл TREY.

19.05.2020 13:21

Max

Файлы нормальные. Если бы были битые их не подцепил слайсер. У вас проблема в чем то другом.

19.05.2020 13:44

Viktor Abelyashev

Проверял на двух принтерах. Донышки напечатал отдельно и склеил.

20.05.2020 00:53

Max

Принтеры одинаковые? Файл для печати использовали один и тот же?

20.05.2020 01:53

Viktor Abelyashev

Максим, В принципе уже не актуально. Это для проекта сына в школу. Программа своя на STM32.

20.05.2020 02:44

Mitya Gorshkov

Проект понравился, отличная работа! Проблемка в печати trey, печатает нормально до тонких перемычек, на них происходит перегрев пластика, и забивает сопло, настройки пробовал разные, подозреваю что обдува не хватает. У меня просьба: нельзя эти перемычки толще сделать?

21.05.2020 09:30

Max

У меня сейчас совсем нет времени, если хотите - поправьте самостоятельно: a360.co/2Zq01DW

21.05.2020 09:35

Mitya Gorshkov

не пойму где исходники можно взять...

21.05.2020 09:43

Max

В правом верхнем углу иконка скачать. Нажимаете на неё, а потом выбираете формат файла.
