Небольшое отступление для тех, кто живет в квартирах без котлов. Частный дом отапливается с помощью газового котла. Соответственно на котле выставляется температура, с которой он должен греть батареи. Часто крутить ручки управления котла лень, поэтому температура контура отопления выставляется примерно раз в неделю, на глазок: "Чей-то дома холодновато стало, прибавлю пару градусов".
Проблема в том, что в течении суток температура на улице может скакать на десяток с лишним градусов. И днем в доме будет жарковато, а ночью прохладно. Со временем приходит опыт и проснувшись утром можно достаточно точно определить погоду за окном, по комнатной температуре.
Для автоматического управления котлом за какие-то конские деньги можно купить фирменные погодозависимые терморегуляторы. И более дешевые, но менее эффективные термостаты. Но, вообще, это не наш путь. А поскольку с начала лета у меня появилось примерно полчаса свободного времени в сутки, я принялся за дело.
По-моему на всей линейке котлов Vaillant предусмотрено подключение внешнего управления. Есть три способа управлять котлом. Первый - фирменный интерфейс еBUS, что-то вроде CAN-шины автомобиля. Но, поскольку интерфейс закрытый, нам он не подходит.
Второй способ самый простой - через контакты 3 и 4. Через эти контакты идет ток 220 В. Если они соединены - котел работает, нет - котел вырубается. К этим контактам присоединяют комнатный теромостат. Принцип работы прост, как три копейки - выкрутить температуру контура отопления побольше и автоматически вырубать котел из розетки, когда в доме стало жарко. Работает, но не совсем эффективно.
Третий способ самый интересный для нас. Через контакты 7-8-9, а точнее через 7 и 9. Порыскав по Интернетам нашел статью о том, что температурой контура отопления можно управлять, вешая на 7 и 9 контакты сопротивление от 10 кОм до 30 кОм. Ссылку не даю, ибо на оригинал ругался антивирус, а так гуглить по словосочетанию "Погодозависимое управление котлом vaillant turbomax pro своими руками".

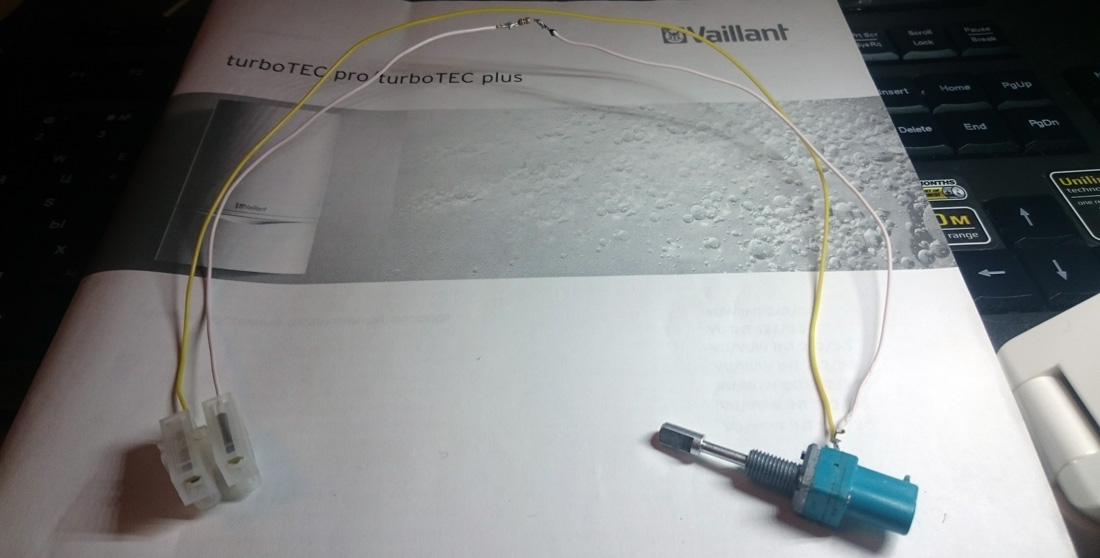

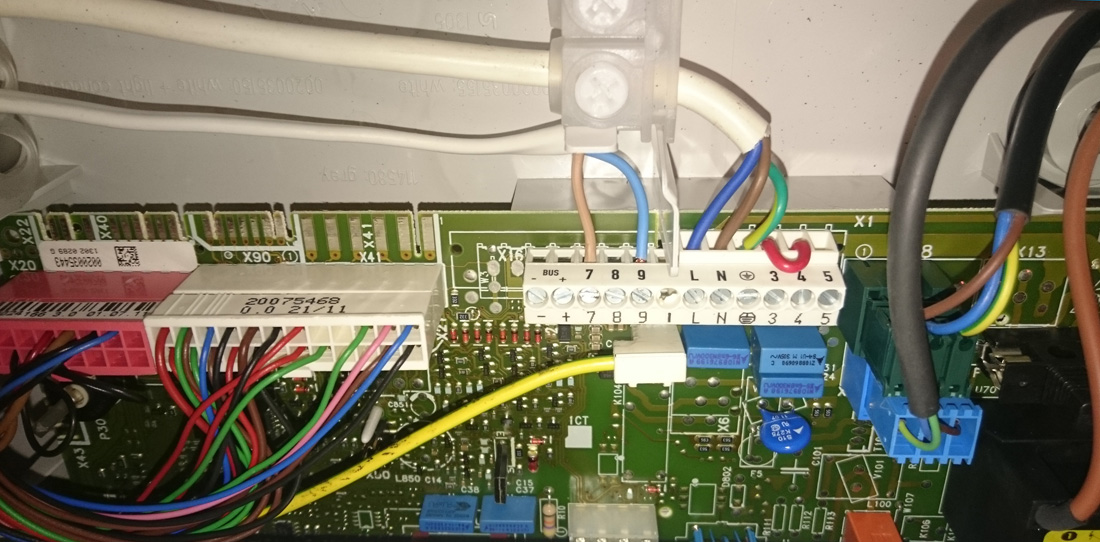

Колодка с управляющими контактами на котле. 3-4 замкнуты (котел работает). К 7-9 подключено управляющие сопротивление.Теория без практики суха и я на скорую руку собрал из резистора на 10 кОм и потенциометра 0-16 кОм простенькую тестовую схему и подсоединил ее к котлу. С первого же раза все заработало: крутя ручку потенциометра я управлял температурой контура отопления.
Тест на управление сопротивлением.Уже потом составил подробную табличку зависимости температуры контура отопления от сопротивления. Вот она:
| R, кОм | T, °C | R, кОм | T, °C |
| 9,9 | 0 | 20,6 | 63 |
| 10,6 | 0 | 21,2 | 64 |
| 11,3 | 32 | 21,9 | 66 |
| 11,9 | 35 | 22,6 | 68 |
| 12,6 | 38 | 23,3 | 69 |
| 13,3 | 41 | 24 | 70 |
| 14 | 43 | 24,6 | 71 |
| 14,6 | 46 | 25,3 | 72 |
| 15,4 | 48 | 26 | 74 |
| 16 | 51 | 26,7 | 75 |
| 16,7 | 53 | 27,3 | 76 |
| 17,4 | 55 | 28 | 77 |
| 18,1 | 57 | 28,7 | 78 |
| 18,7 | 59 | 29,4 | 79 |
| 19,4 | 60 | 30 | 79 |
| 20,1 | 62 | 30,7 | 80 |
Где R - сопротивление управляющего резистора между контактами 7 и 9, T - температура котла. Важно отметить, что при изменении внешнего сопротивления котел очень плавно меняет температуру контура отопления. Время переключения примерно 25-30 секунд.
