Мойка воздуха CD&3D

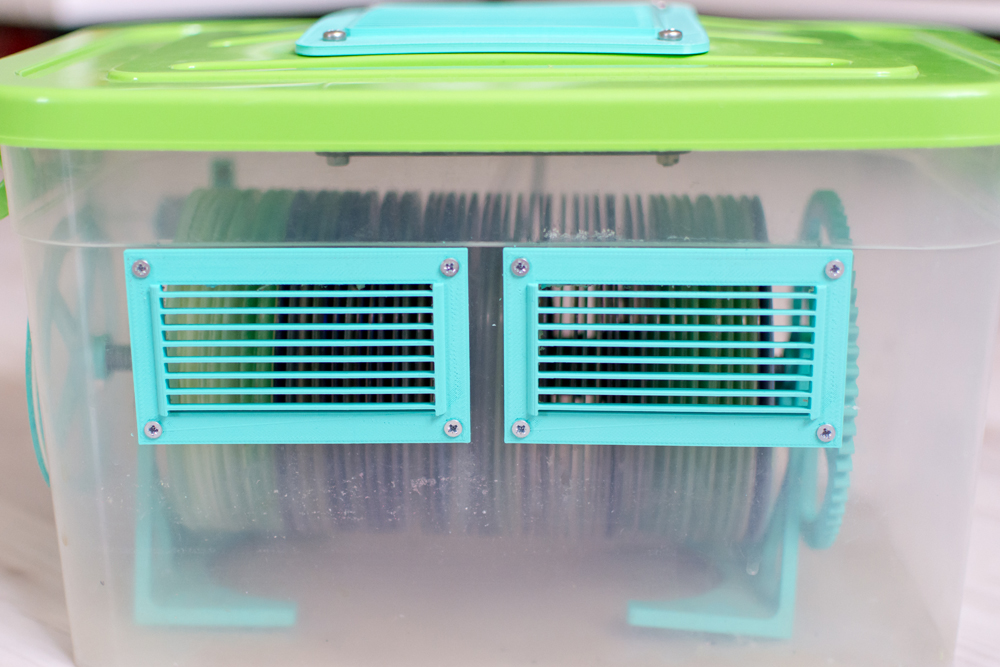

Доделал мойку воздуха, она же увлажнитель. Хороший, доложу я вам, способ утилизировать коллекцию старых компакт-дисков.

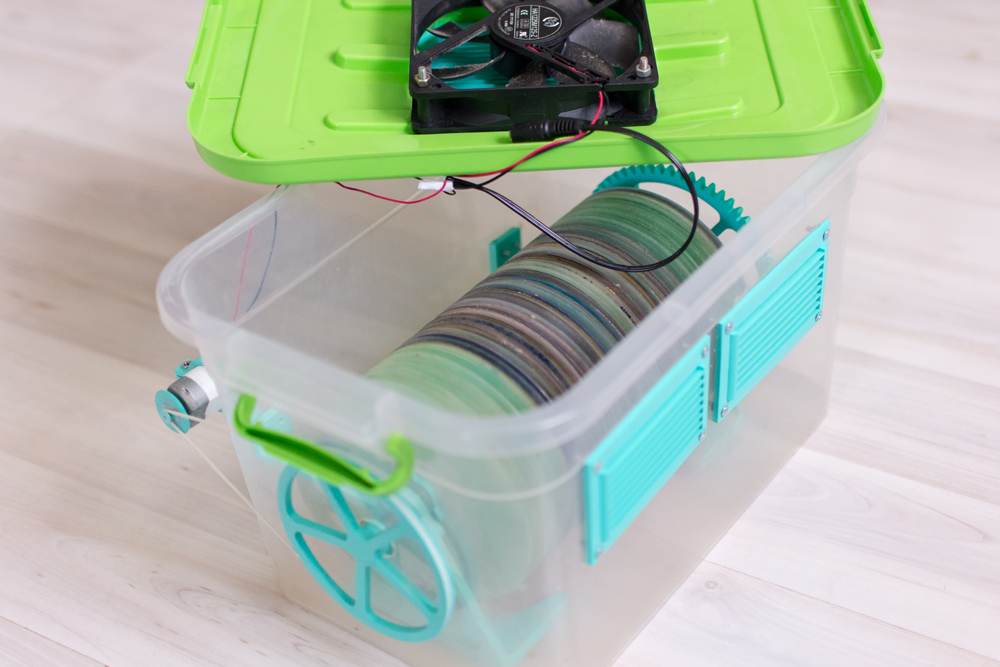

В целом конструкция известная. Изготовление своими руками значительно упрощается с использованием 3D печати. Для мойки понадобились:

  • пластиковый контейнер 23×19×34 см;
  • 50 компакт-дисков;
  • 12В моторчик;
  • вентилятор 120мм от компьютера;
  • блок питания на 12В, у меня стоит на 1А, хватает с запасом;
  • шпилька М10, примерно 30 см;
  • немного гаек и винтов M3.

Исходники для печати: https://www.thingiverse.com/thing:2807126.

Себестоимость изготовления мойки оценить не возьмусь, ибо у меня все было в закромах.

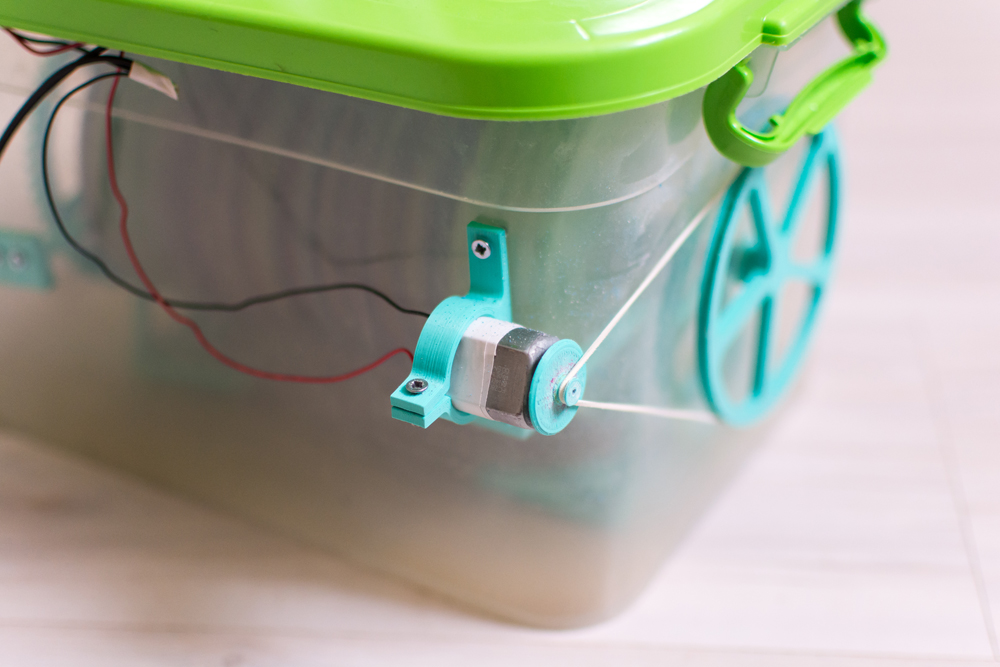

Мотор я взял из разобранного струйника EPSON, но можно прикупить и на AliExpress, там по запросу "motor 12v" этого добра навалом. Попробовал поставить моторчик от DVD привода, но его мощности не хватило. Если два поставить, может и потянут.

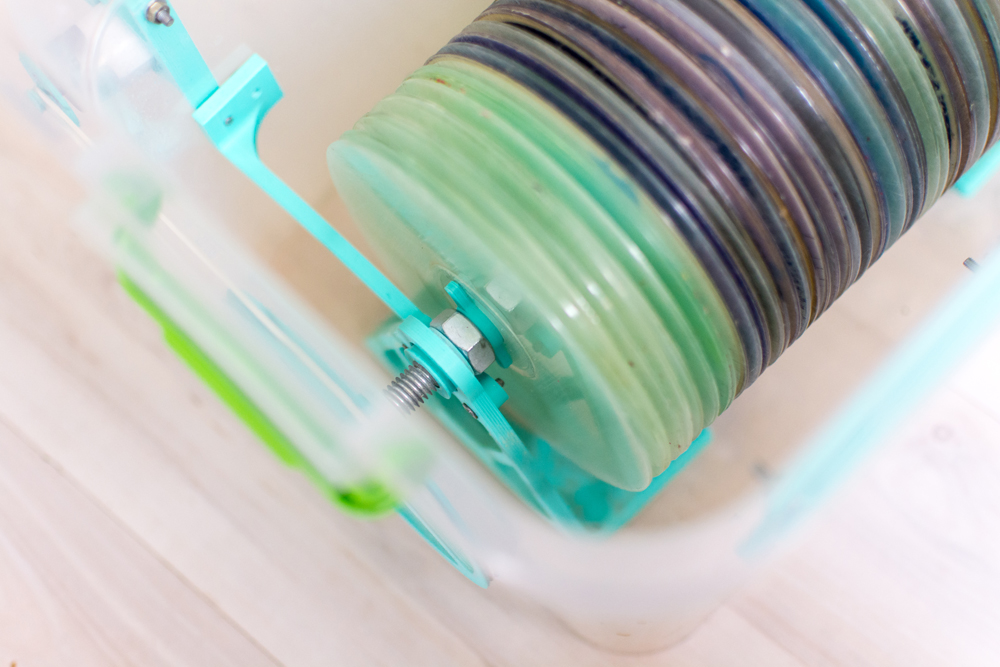

Чтобы диски лучше смачивались водой ободрал их на ленточной шлифовальной машинке. Наждачку использовал грубую, P40. Диски крепятся на шпильку с помощью напечатанных переходников.

Мойка работает. Производительность около 4-5 литров в сутки, точно не измерял. Шумит примерно как компьютер. Воздух действительно моет, по крайней мере чистая вода очень быстро становится грязно-серой.

26.02.2018
Nikita Lytkin

Хорошая идея, но почему при наличии принтера не распечатать барабан вместо использования дисков? конструкция получилась бы легче

22.02.2019 08:43

Max

Барабан напечатать не проблема, только куда потом CD диски девать?

23.02.2019 08:39

Nikita Lytkin

Так и понял что это проект чтоб пристроить диски. Просто сейчас хочу тоже сделать такой увлажнитель - подумал вдруг у вас есть модели для барабанов. Делаю сам,но пока не могу придумать как сделать тихий мотор который будет крутить барабан.

23.02.2019 08:44

Max

По моему опыту барабан лучше делать наборным, из отдельных дисков. 12 вольтовый мотор работает тихо, шум воды и вращающихся дисков громче. Основные проблемы с которыми вам придется столкнуться: - из чего сделать или где добыть пассик; - охлаждение мотора.

23.02.2019 09:25

Nikita Lytkin

Спс, думаю проще будет распечатать две половинки барабана и склеить чем набирать его из отдельно напечатанных дисков. Pet-g вроде бы невоспеимчев к воде, хочу им печатать. Пока проблема с расчетом и печатью шестерней.

23.02.2019 09:40

Max

Зубчатая передача - штука громкая.

23.02.2019 12:01

Vladimir

Я диски печатал c отверстиями в виде сот и загребными выемками. В качестве мотора использовал шаговый двигатель 28bjy-48 его вообще не слышно и пасики не нужны напрямую к валу.

19.10.2023 09:59
